3. Panoramica dello strumento
3.1 Panoramica di BactoSense

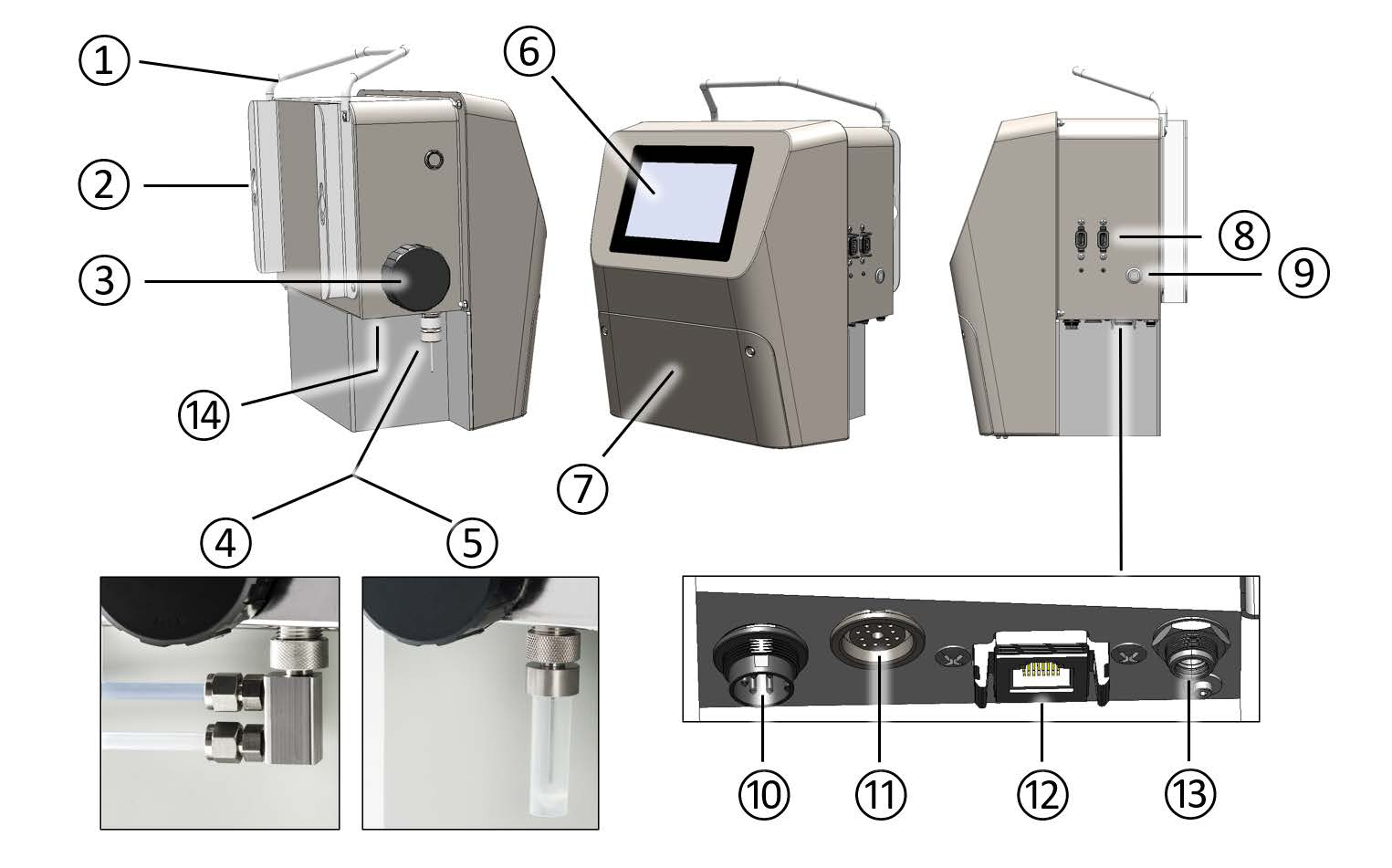

Figura 3-1 Panoramica di BactoSense
| 1 | Maniglia | 2 | Supporto a parete |
| 3 | Tappo del vano del sacchetto essiccante | 4 | Dispositivo di campionamento in linea |
| 5 | Dispositivo di campionamento manuale | 6 | Interfaccia grafica con touchscreen |
| 7 | Sportello del vano cartuccia | 8 | Prese USB |
| 9 | Pulsante di accensione | 10 | Connettore di ingresso |
| 11 | Connettore di uscita | 12 | Interfaccia Ethernet/Modbus TCP |
| 13 | Connettore di alimentazione | 14 | Presa USB-C |
Una panoramica della cartuccia è riportata nella sezione Panoramica della cartuccia.
3.1.1 Targhetta identificativa di BactoSense
La targhetta identificativa di BactoSense si trova sul lato destro dello strumento.

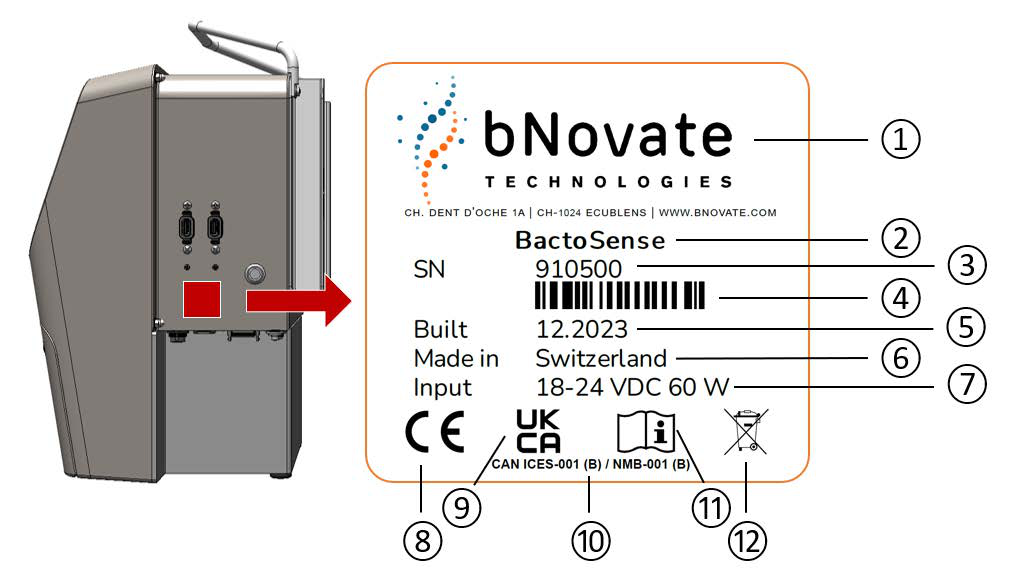

Figura 3-2 Targhetta identificativa di BactoSense.
| 1 | Produttore | 2 | Nome del prodotto |
| 3 | Numero di serie | 4 | Codice a barre |
| 5 | Data di fabbricazione | 6 | Paese di origine |
| 7 | Requisiti di tensione e potenza (vedere sezione Collegamento di BactoSense all’alimentazione) | 8 | Marchio CE |
| 9 | Marchio UKCA | 10 | Conformità alle norme canadesi sulla compatibilità elettromagnetica e sulle interferenze |
| 11 | Leggere le istruzioni e utilizzare con cautela | 12 | Informazioni sullo smaltimento |
3.1.2 Targhetta identificativa dell’alimentatore di BactoSense
La targhetta identificativa dell’alimentatore di BactoSense si trova sull’alimentatore e presenta i seguenti elementi:

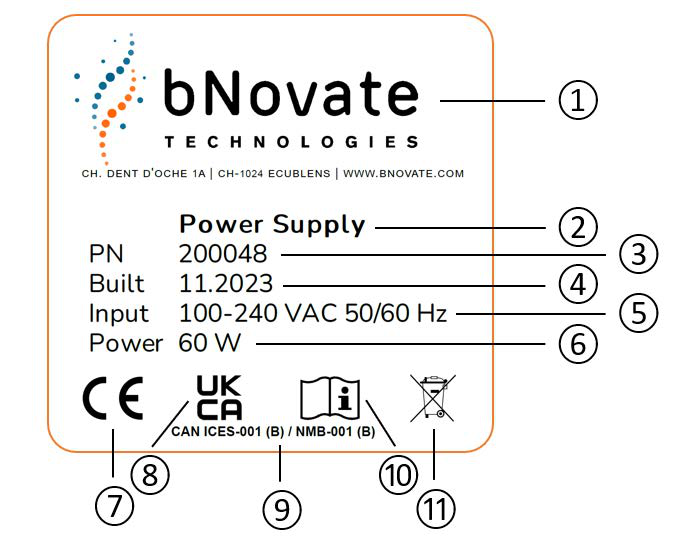

Figura 3-3 Targhetta identificativa dell’alimentatore di BactoSense.
- Produttore
- Nome del prodotto
- Codice articolo
- Data di fabbricazione
- Tensione e frequenza di esercizio
- Consumo energetico
- Marchio CE
- Marchio UKCA
- Conformità alle norme canadesi sulla compatibilità elettromagnetica e sulle interferenze
- Leggere le istruzioni e utilizzare con cautela.
- Informazioni sullo smaltimento
3.2 Dati tecnici
Tabella 3-1 Dati tecnici e specifiche
Proprietà | Specifica |
|---|---|
GENERALE | |
Ambiente di funzionamento | Uso in ambienti interni |
Altitudine di funzionamento | Max. 2000 m (6600 ft) sul livello del mare |
Temperatura di funzionamento | 5 °C – 30 °C (41 °F – 86 °F) |
Umidità di funzionamento | 10 % – 90 % RH |
Temperatura di conservazione | 15 °C – 25 °C (59 °F – 77 °F) |
Umidità di conservazione | 10 % – 70 % RH |
Requisiti di ventilazione | Nessuno |
Livello di pressione sonora | < 64 dBA |
Classi di protezione | BactoSense: IP65 Alimentatore: IP67 |
CARATTERISTICHE FISICHE | |
Dimensioni (L x P x A) | 361 x 270 x 424 mm (14.2 x 10.6 x 16.7“) |
Peso | Con cartuccia 14.3 kg (31.5 lbs) Senza cartuccia 11.1 kg (24.5 lbs) |
Dimensioni dell’alimentatore (L x P x A) | 230 x 80 x 65 mm (9.0 x 3.1 x 2.6“) |
Peso dell’alimentatore | 0.9 kg (2.0 lbs) |
CARATTERISTICHE ELETTRICHE | |
Categoria di installazione | II |
Grado di inquinamento | 2 |
Alimentazione | Alimentatore: 100 – 240 VAC +/-10 %, 50 / 60 Hz, 1.4 A BactoSense: 18 – 24 VDC, 60 W (vedere sezione Collegamento di BactoSense all’alimentazione) |
Consumo energetico | Media 20 W, max. 60 W |
Ripristino dopo un’interruzione di corrente | Riavvio automatico configurabile |
INTERFACCE, CONNETTIVITÀ E ACCESSO REMOTO | |
USB | 2 x USB 3.1, 5 V 1 A per porta 1 x USB-C |
Ethernet | 1 x RJ45 Gigabit Ethernet |
Protocolli e opzioni Ethernet | Interfaccia web Desktop remoto (VNC) Modbus TCP HTTP / HTTPS FTP |
Ingressi digitali | 4 x ingressi digitali, ingresso con optoaccoppiatore: tensione diretta 1.2 VDC con 3 kΩ in serie, catodo collegato a COMMON, max. 30 mA, max. 50 mW |
Uscite analogiche e digitali | Uscite analogiche: 2 x 0/4 – 20 mA, carico consigliato 250 Ω Uscite digitali: 4 x uscite digitali, liberamente configurabili, uscita SSR: max. 48 VDC, max. 300 mW, resistenza in conduzione 2 Ω |
Display | Touchscreen capacitivo WVGA da 7.0“ |
Connettività mobile | Modulo di connettività BactoLink (opzionale) |
Analisi avanzata dei dati | Esportazione di file FCS 3.1 |
Capacità di memorizzazione dei dati | 128 GB |
MISURAZIONE | |
Principio di misurazione | Citometria a flusso |
Intervallo di rilevamento | 0 – 5´000´000 cellule/mL |
Intervallo di quantificazione | TCC: 1000 – 2‘000‘000 cellule/mL ICC & ACC: 100 – 2‘000‘000 cellule/mL |
Tipo di laser e lunghezza d’onda | Diodo laser 488 nm |
Fluorescenza | 530/50 nm FL1 715 LP nm FL2 |
Diffusione in avanti (FSC) | 488 nm (opzionale in base allo strumento) |
Diffusione laterale (SSC) | 488 nm (opzionale in base allo strumento) |
Parametri dei risultati | TCC/mL, ICC/mL, LNAC/mL, HNAC/mL, HNAP (%), ACC/mL, HACC/mL, Gate+, in funzione del sistema e della cartuccia utilizzati. |
Intervallo di misurazione automatica | Da ogni 30 min a ogni 6 ore |
CAMPIONAMENTO | |
Tipo di campionamento | In linea o manuale |
Dispositivo di campionamento in linea | Portata attraverso il dispositivo: 200 – 400 mL/min (0.05 – 0.10 gal/min) Pressione nel dispositivo: max. 0.5 bar (7.3 psi) Volume aspirato: 260 μL Volume misurato: 90 μL Tubo di ingresso • Materiale: PFA (trasparente) • Diametro esterno: 6.35 mm (1/4”) • Diametro interno: 4.35 mm • Lunghezza max.: 2 m (6.5 ft) Tubo di uscita • Materiale: FEP (blu) • Diametro esterno: 6.35 mm (1/4”) • Diametro interno: 4.83 mm • Lunghezza max.: 2 m (6.5 ft) |
Dispositivo di campionamento manuale | Contenitore del campione: provetta da 5 mL con tappo a vite Volume del campione: 2 – 5 mL Volume aspirato: 260 μL Volume misurato: 90 μL |
Condizioni del campione | Temperatura: 5 °C – 40 °C (41 °F – 104 °F) Torbidità: 0 – 10 NTU, FNU Conducibilità: 0 – 100'000 µS/cm a 20 °C Valore pH: 5 – 12 Cloro: max. 3 mg/L Ferro: max. 200 μg/L Manganese: max. 50 μg/L |
CARTUCCIA | |
Capacità | TCC & ICC: fino a 1000 misurazioni ACC: fino a 700 misurazioni |
Validità | TCC & ICC: 9 mesi ACC: 6 mesi |
Temperatura di conservazione | 15 °C – 25 °C (59 °F – 77 °F), idealmente a 15 °C (59 °F) |
Umidità di conservazione | 20 % – 60 % RH |
MANUTENZIONE | |
Manutenzione preventiva | Dopo 3 cartucce, almeno una volta all’anno. |
Calibrazione | Solo calibrazione in fabbrica |
CONFORMITÀ | |
Norme applicate e certificazioni | Consultare la sezione Conformità e norme applicate. |
