3. Geräteübersicht
3.1 Übersicht über den BactoSense

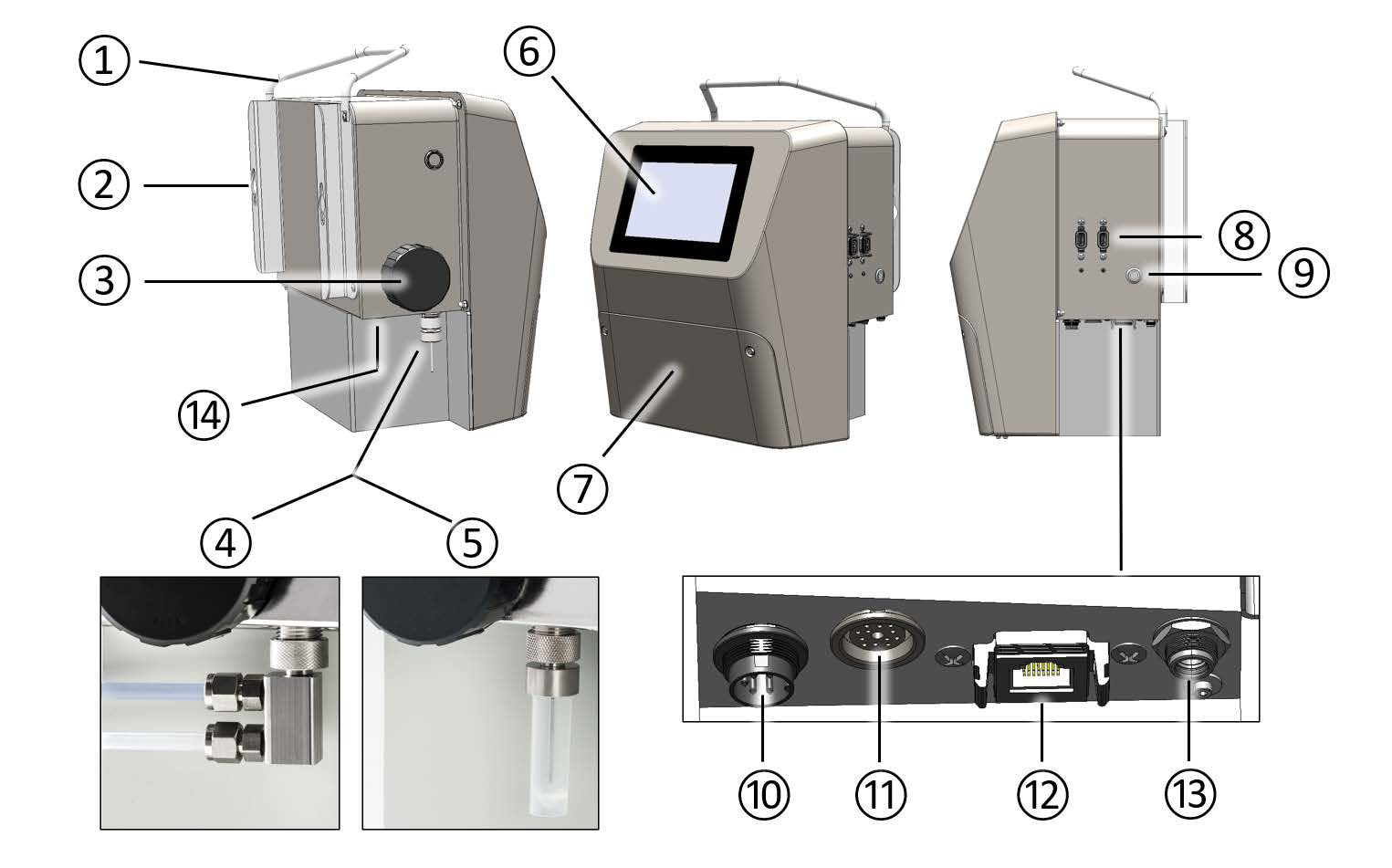

Abbildung 3-1 Übersicht über den BactoSense
| 1 | Griff | 2 | Wandmontage |
| 3 | Deckel des Trockenmittelbeutelfachs | 4 | Online-Probenahmegerät |
| 5 | Manuelles Probenahmegerät | 6 | Grafische Benutzeroberfläche mit Touchscreen |
| 7 | Kartuschenfachtür | 8 | Seitliche USB-Anschlüsse |
| 9 | Einschaltknopf | 10 | Anschluss für Eingangssignale |
| 11 | Anschluss für Ausgangssignale | 12 | Ethernet-/Modbus-TCP-Schnittstelle |
| 13 | Stromanschluss | 14 | USB-C Anschluss |
Eine Übersicht über die Kartusche finden Sie unter Kartuschenübersicht.
3.1.1 Typenschild des BactoSense
Das Typenschild des BactoSense befindet sich auf der rechten Seite des Geräts.

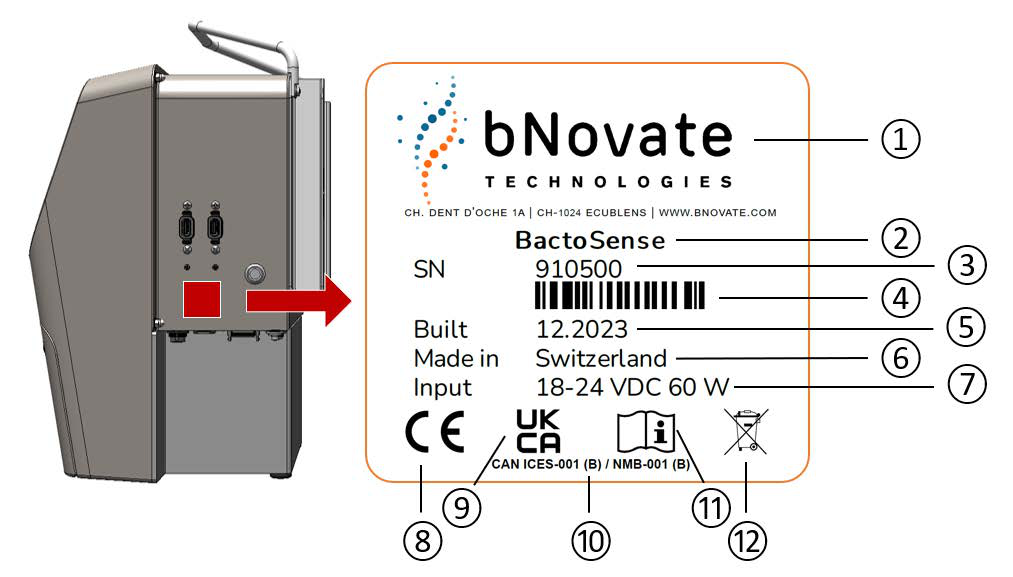

Abbildung 3-2 Typenschild des BactoSense
| 1 | Hersteller | 2 | Produktname |
| 3 | Seriennummer | 4 | Barcode |
| 5 | Herstellungsdatum | 6 | Ursprungsland |
| 7 | Spannungs- und Leistungsaufnahme (siehe Anschluss des BactoSense an die Spannungsversorgung) | 8 | CE-Logo |
| 9 | UKCA-Logo | 10 | Entspricht kanadischen EMV- und Interferenzstandards |
| 11 | Bedienungsanleitung lesen und umsichtig bedienen | 12 | Informationen zur Entsorgung |
3.1.2 Typenschild des Netzteils des BactoSense
Das Typenschild des Netzteils des BactoSense befindet sich auf dem Netzteil und besteht aus den folgenden Elementen:

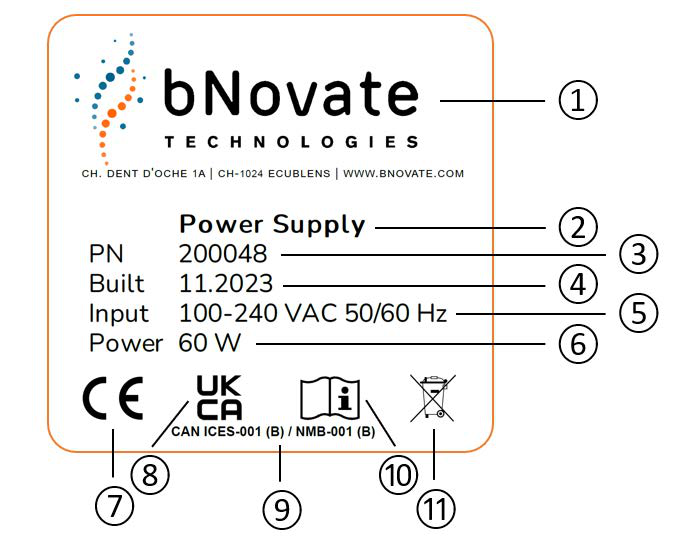

Abbildung 3-3 Typenschild des Netzteils des BactoSense.
- Hersteller
- Produktname
- Teilenummer
- Herstellungsdatum
- Dienstspannung und -frequenz
- Leistungsaufnahme
- CE-Logo
- UKCA-Logo
- Entspricht kanadischen EMV- und Interferenzstandards
- Bedienungsanleitung lesen und umsichtig bedienen.
- Informationen zur Entsorgung
3.2 Technische Daten
Tabelle 3-1 Technische Daten und Spezifikationen
Eigenschaft | Spezifikation |
|---|---|
ALLGEMEIN | |
Betriebsumgebung | Verwendung in Innenräumen |
Einsatzhöhe | Max. 2000 m (6600 ft) über Meeresspiegel |
Betriebstemperatur | 5 °C – 30 °C (41 °F – 86 °F) |
Luftfeuchtigkeit im Betrieb | Relative Luftfeuchtigkeit 10 % – 90 % |
Lagertemperatur | 15 °C – 25 °C (59 °F – 77 °F) |
Lagerluftfeuchtigkeit | Relative Luftfeuchtigkeit 10 % – 70 % |
Belüftungsanforderungen | Keine |
Schalldruckpegel | < 64 dBA |
Schutzklassen | BactoSense: IP65 Spannungsversorgung: IP67 |
PHYSIKALISCHE DATEN | |
Abmessungen (B x T x H) | 361 x 270 x 424 mm (14,2 x 10,6 x 16,7“) |
Gewicht | Mit Kartusche 14,3 kg (31,5 lbs) Ohne Kartusche 11,1 kg (24,5 lbs) |
Abmessungen Spannungsversorgung (B x T x H) | 230 x 80 x 65mm (9,0 x 3,1 x 2,6“) |
Gewicht Spannungsversorgung | 0,9 kg (2,0 lbs) |
ELEKTRISCHE DATEN | |
Kategorie der Installation | II |
Verschmutzungsgrad | 2 |
Spannungsversorgung | Netzteil 100 – 240 VAC +/-10 %, 50 / 60 Hz, 1,4 A BactoSense: 18 – 24 VDC, 60 W (siehe Anschluss des BactoSense an die Spannungsversorgung) |
Leistungsaufnahme | Durchschn. 20 W, max. 60 W |
Wiederherstellung nach Spannungsunterbrechung | Konfigurierbarer automatischer Neustart |
SCHNITTSTELLEN, KONNEKTIVITÄT UND FERNZUGRIFF | |
USB | 2 x USB 3.1, 5V/1A pro Port 1 x USB-C |
Ethernet | 1 x RJ45-Gigabit-Ethernet |
Ethernetprotokolle und Optionen | Web-Oberfläche Remote-Desktop (VNC) Modbus-TCP HTTP/HTTPS FTP |
Digitale Eingänge | 4 x digitale Eingänge, Optokopplereingang: Durchlassspannung 1,2VDC mit 3kΩ seriell, Kathode mit COMMON verbunden, max. 30 mA, max. 50mW |
Analog- und Digitalausgänge | Analoge Ausgänge: 2 x 0/4 – 20 mA, empfohlene Last 250 Ω. Digitale Ausgänge: 4 digitale Ausgänge, frei konfigurierbar, SSR-Ausgang: max. 48 VDC, max. 300 mW, Einschaltwiderstand 2 Ω |
Anzeigen | WVGA, kapazitiver 7,0”-Touchscreen |
Mobile Konnektivität | BactoLink-Konnektivitätsmodul (optional) |
Erweiterte Datenanalyse | FCS-3.1-Dateiexport |
Datenspeicherkapazität | 128GB |
MESSUNG | |
Messprinzip | Durchflusszytometrie |
Erkennungsbereich | 0 – 5.000.000 Zellen/mL |
Quantifizierungsbereich | TCC: 1000 – 2.000.000 Zellen/mL ICC & ACC: 100 – 2.000.000 Zellen/mL |
Lasertyp und Wellenlänge | Laserdiode 488nm |
Fluoreszenz | 530/50 nm FL1 715 LP nm FL2 |
Vorwärtsstreuung (FSC) | 488nm (optional je nach Gerät) |
Seitenstreuung (SSC) | 488nm (optional je nach Gerät) |
Ergebnisparameter | TCC/mL, ICC/mL, LNAC/mL, HNAC/mL, HNAP (%), ACC/mL, HACC/mL, Gate+, abhängig vom verwendeten System und der Kartusche. |
Automatisches Messintervall | Alle 30 min bis alle 6 Stunden |
PROBENAHME | |
Probenahmentyp | Online oder manuell |
Online-Probenahmegerät | Durchfluss durch das Gerät: 200 – 400 mL/min (0.05 – 0.10 gal/min). Druck im Gerät: max. 0.5 bar (7.3 psi). Angesaugtes Volumen: 260 μL. Gemessenes Volumen: 90 μL. Einlassschlauch: • Material: PFA (transparent) • Außendurchmesser: 6.35 mm (1/4”) • Innendurchmesser: 4.35 mm • Max. Länge: 2 m (6.5 ft). Auslassschlauch: • Material: FEP (blau) • Außendurchmesser: 6.35 mm (1/4”) • Innendurchmesser: 4.83 mm • Max. Länge: 2 m (6.5 ft) |
Manuelles Probenahmegerät | Probenbehälter: 5 mL-Röhrchen mit Schraubverschluss Probenvolumen: 2 – 5 mL Ansaugvolumen: 260 μL Gemessenes Volumen: 90 μL |
Probebedingungen | Temperatur 5 °C – 40 °C (41 °F – 104 °F) Trübung: 0 – 10 NTU, FNU Leitfähigkeit 0 – 100.000 µS/cm bei 20 °C pH-Wert: 5 – 12 Chlor max. 3 mg/L Eisen max. 200 µg/L Mangan max. 50 µg/L |
KARTUSCHE | |
Kapazität | TCC & ICC: Bis 1000 Messungen ACC: Bis 700 Messungen |
Haltbarkeit | TCC & ICC: 9 Monate ACC: 6 Monate |
Lagertemperatur | 15 °C – 25°C (59 °F – 77 °F) idealerweise bei 15 °C (59 °F) |
Lagerluftfeuchtigkeit | Relative Luftfeuchtigkeit 20 % – 60 % |
WARTUNG | |
Vorbeugende Wartung | Nach 3 Kartuschen, mindestens jährlich. |
Kalibrierung | Ausschließlich Werkskalibrierung |
KONFORMITÄT | |
Angewandte Standards und Zertifikate | Bitte schauen Sie unter Regelkonformität und angewandte Normen nach. |
