3. Vue d’ensemble de l’instrument

3.1 Vue d’ensemble du BactoSense

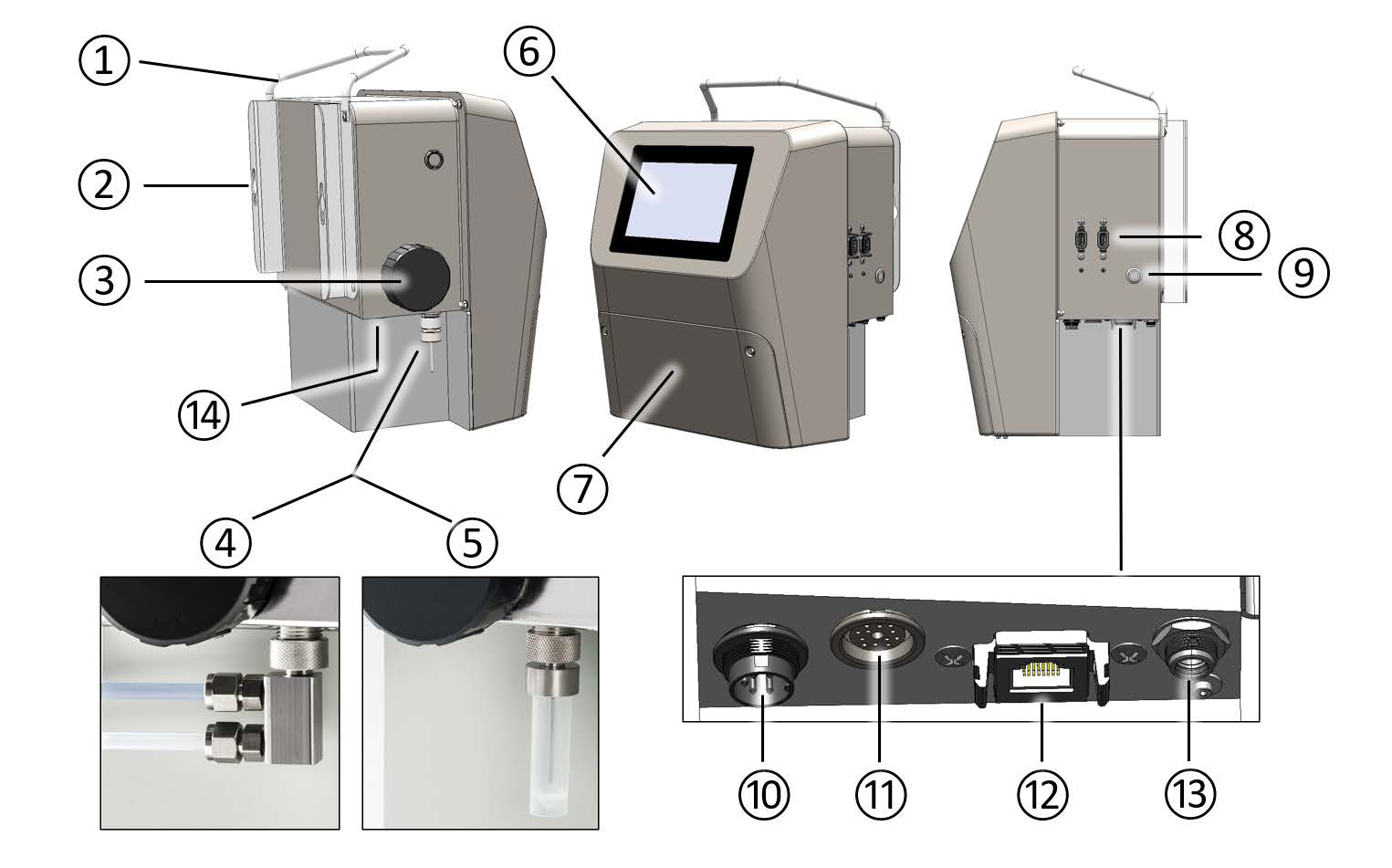

Figure 3-1 Vue d’ensemble du BactoSense

1	Poignée	2	Montage mural
3	Bouchon du compartiment du sachet déshydratant	4	Dispositif d’échantillonnage en ligne
5	Dispositif d’échantillonnage manuel	6	Interface utilisateur graphique à écran tactile
7	Porte du compartiment de la cartouche	8	Prises USB
9	Bouton d’alimentation	10	Connecteur d’entrée
11	Connecteur de sortie	12	Interface Ethernet/Modbus TCP
13	Connecteur d’alimentation	14	Prise USB-C

Une vue d’ensemble de la cartouche est présentée à la section Vue d’ensemble de la cartouche.

3.1.1 Plaque signalétique du BactoSense

La plaque signalétique du BactoSense se trouve sur le côté droit de l’instrument.

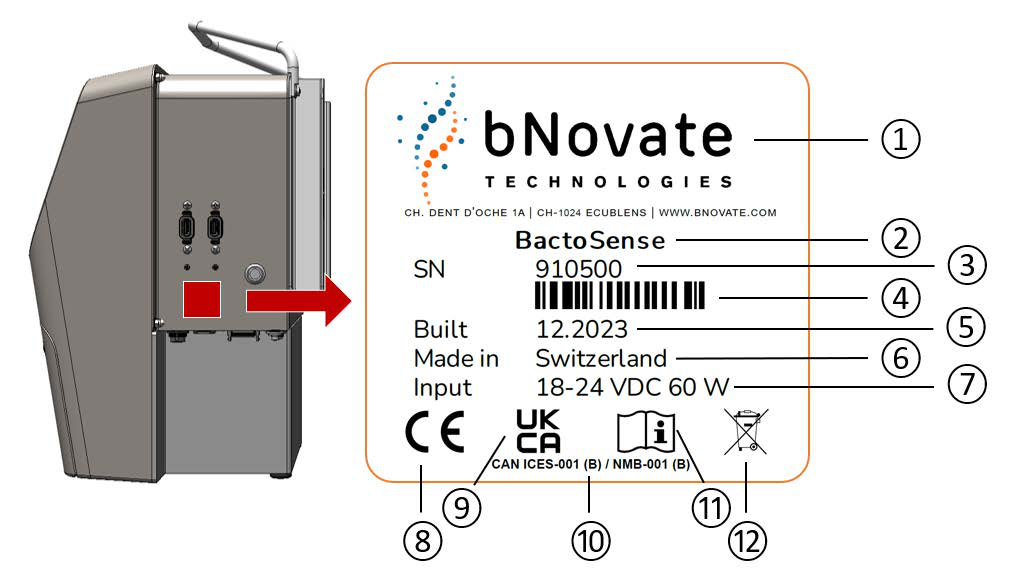

Figure 3-2 Plaque signalétique du BactoSense

1	Fabricant	2	Nom du produit
3	Numéro de série	4	Code-barres
5	Date de fabrication	6	Pays d’origine
7	Exigences de tension et de puissance (section Raccordement du BactoSense à l’alimentation électrique)	8	Marquage CE
9	Marquage UKCA	10	Conformité aux normes canadiennes en matière de CEM et d’interférences
11	Lire les instructions et utiliser avec prudence	12	Informations sur l’élimination

3.1.2 Plaque signalétique du bloc d’alimentation électrique du BactoSense

La plaque signalétique du bloc d’alimentation électrique du BactoSense se trouve sur le bloc d’alimentation électrique et comporte les éléments suivants :

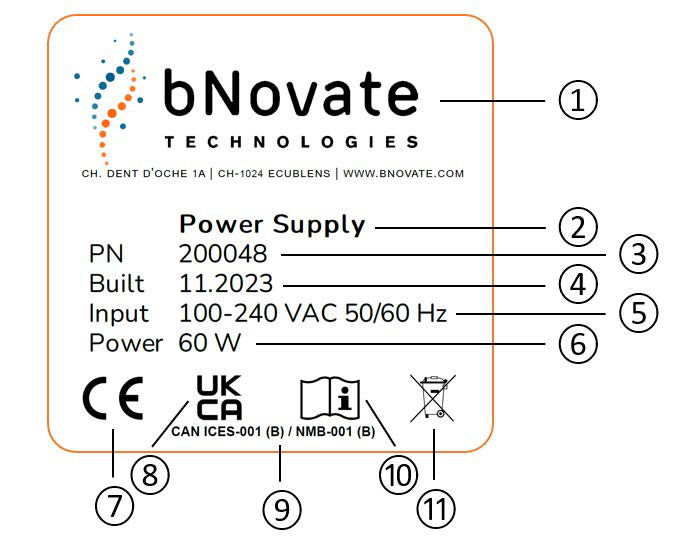

Figure 3-3 Plaque signalétique du bloc d’alimentation électrique du BactoSense

1. Fabricant
2. Nom du produit
3. Référence
4. Date de fabrication
5. Tension et fréquence de service
6. Consommation électrique
7. Marquage CE
8. Marquage UKCA
9. Conformité aux normes canadiennes en matière de CEM et d’interférences
10. Lire les instructions et utiliser avec prudence.
11. Informations sur l’élimination

3.2 Données techniques

Tableau 3-1 Données techniques et spécifications

Propriété	Spécification
GÉNÉRALITÉS
Environnement d’utilisation	Utilisation en intérieur
Altitude d’utilisation	Max. 2000 m (6600 ft) au-dessus du niveau de la mer
Température d’utilisation	5 °C – 30 °C (41 °F – 86 °F)
Humidité d’utilisation	10 % – 90 % HR
Température de stockage	15 °C – 25 °C (59 °F – 77 °F)
Humidité de stockage	10 % – 70 % HR
Exigences de ventilation	Aucune
Niveau de pression acoustique	< 64 dBA
Indices de protection	BactoSense : IP65 Alimentation : IP67
CARACTÉRISTIQUES PHYSIQUES
Dimensions (L x P x H)	361 x 270 x 424 mm (14.2 x 10.6 x 16.7“)
Poids	Avec cartouche 14.3 kg (31.5 lbs) Sans cartouche 11.1 kg (24.5 lbs)
Dimensions du bloc d’alimentation (L x P x H)	230 x 80 x 65 mm (9.0 x 3.1 x 2.6“)
Poids du bloc d’alimentation	0.9 kg (2.0 lbs)
CARACTÉRISTIQUES ÉLECTRIQUES
Catégorie d’installation	II
Degré de pollution	2
Alimentation électrique	Bloc d’alimentation : 100 – 240 VAC +/-10 %, 50 / 60 Hz, 1.4 A BactoSense : 18 – 24 VDC, 60 W (voir section Raccordement du BactoSense à l’alimentation électrique)
Consommation électrique	Moy. 20 W, max. 60 W
Reprise après une coupure d’alimentation	Redémarrage automatique configurable
INTERFACES, CONNECTIVITÉ ET ACCÈS À DISTANCE
USB	2 x USB 3.1, 5 V 1 A par port 1 x USB-C
Ethernet	1 x RJ45 Gigabit Ethernet
Protocoles et options Ethernet	Interface web Bureau à distance (VNC) Modbus TCP HTTP / HTTPS FTP
Entrées numériques	4 x entrées numériques, entrée optocoupleur : tension directe 1.2 VDC avec 3 kΩ en série, cathode raccordée à COMMON, max. 30 mA, max. 50 mW
Sorties analogiques et numériques	Sorties analogiques : 2 x 0/4 – 20 mA, charge recommandée 250 Ω Sorties numériques : 4 x sorties numériques, librement configurables, sortie SSR : max. 48 VDC, max. 300 mW, résistance à l’état passant 2 Ω
Écran	WVGA, écran tactile capacitif 7.0“
Connectivité mobile	Module de connectivité BactoLink (en option)
Analyse avancée des données	Exportation de fichiers FCS 3.1
Capacité de stockage des données	128 GB
MESURE
Principe de mesure	Cytométrie en flux
Plage de détection	0 – 5´000´000 cellules/mL
Plage de quantification	TCC : 1000 – 2‘000‘000 cellules/mL ICC & ACC : 100 – 2‘000‘000 cellules/mL
Type et longueur d’onde du laser	Diode laser 488 nm
Fluorescence	530/50 nm FL1 715 LP nm FL2
Diffusion vers l’avant (FSC)	488 nm (en option selon l’instrument)
Diffusion latérale (SSC)	488 nm (en option selon l’instrument)
Paramètres des résultats	TCC/mL, ICC/mL, LNAC/mL, HNAC/mL, HNAP (%), ACC/mL, HACC/mL, Gate+, selon le système et la cartouche utilisés.
Intervalle de mesure automatique	De toutes les 30 min à toutes les 6 heures
ÉCHANTILLONNAGE
Type d’échantillonnage	En ligne ou manuel
Dispositif d’échantillonnage en ligne	Débit traversant le dispositif : 200 – 400 mL/min (0.05 – 0.10 gal/min) Pression dans le dispositif : Max. 0.5 bar (7.3 psi) Volume aspiré : 260 μL Volume mesuré : 90 μL Tuyau d’entrée • Matériau : PFA (transparent) • Diamètre extérieur : 6.35 mm (1/4”) • Diamètre intérieur : 4.35 mm • Longueur max. : 2 m (6.5 ft) Tuyau de sortie • Matériau : FEP (bleu) • Diamètre extérieur : 6.35 mm (1/4”) • Diamètre intérieur : 4.83 mm • Longueur max. : 2 m (6.5 ft)
Dispositif d’échantillonnage manuel	Récipient de l’échantillon : tube à bouchon fileté de 5 mL Volume de l’échantillon : 2 – 5 mL Volume aspiré : 260 μL Volume mesuré : 90 μL
Conditions de l’échantillon	Température : 5 °C – 40 °C (41 °F – 104 °F) Turbidité : 0 – 10 NTU, FNU Conductivité : 0 – 100'000 µS/cm à 20 °C Valeur du pH : 5 – 12 Chlore : max. 3 mg/L Fer : max. 200 μg/L Manganèse : max. 50 μg/L
CARTOUCHE
Capacité	TCC & ICC : jusqu’à 1000 mesures ACC : jusqu’à 700 mesures
Validité	TCC & ICC : 9 mois ACC : 6 mois
Température de stockage	15 °C – 25 °C (59 °F – 77 °F), idéalement à 15 °C (59 °F)
Humidité de stockage	20 % – 60 % HR
MAINTENANCE
Maintenance préventive	Après 3 cartouches, au moins une fois par an.
Étalonnage	Étalonnage en usine uniquement
CONFORMITÉ
Normes et certifications appliquées	Veuillez consulter la section Conformité et normes appliquées.
