3. Descripción general del instrumento

3.1 Descripción general de BactoSense

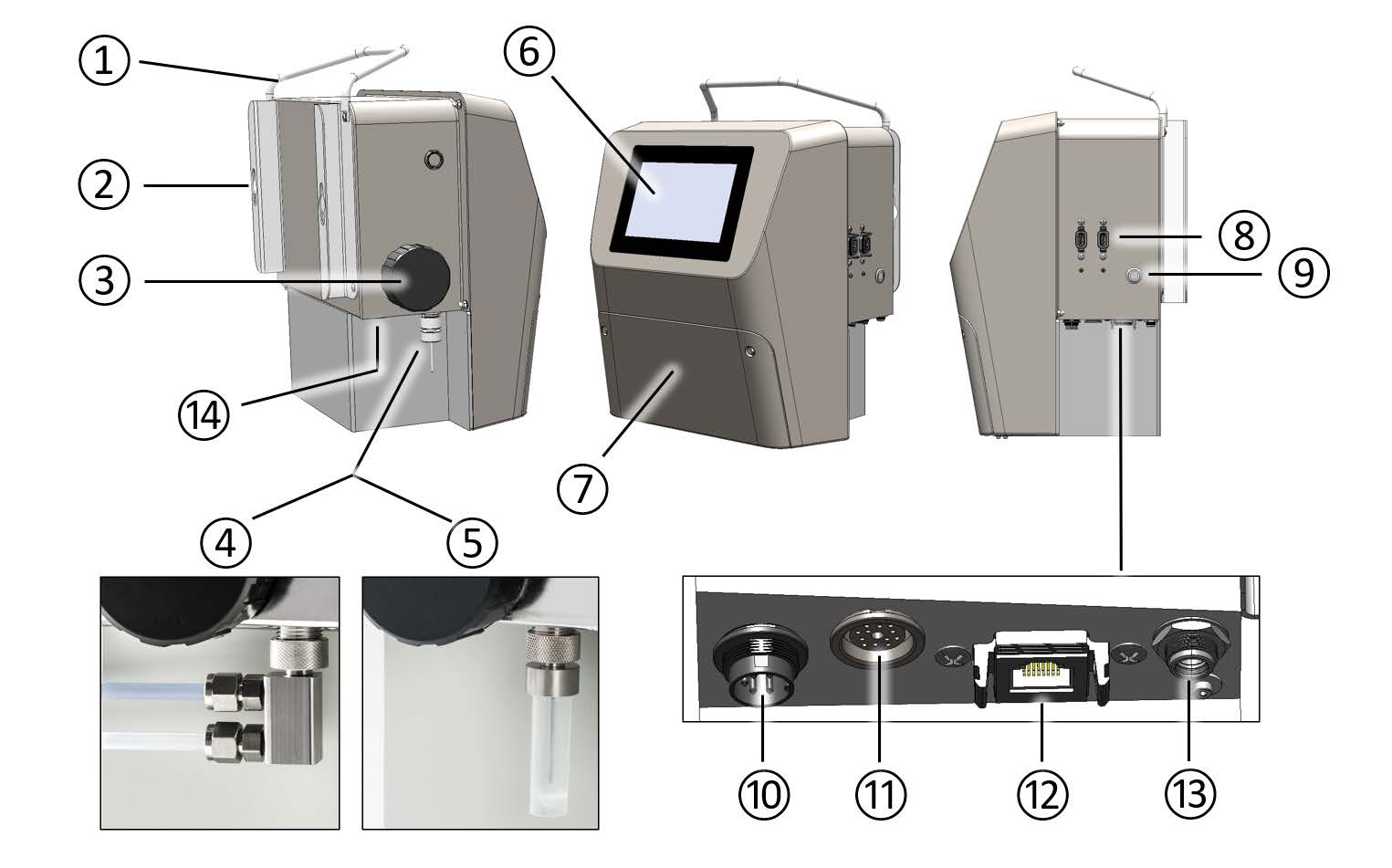

Figura 3-1 Descripción general de BactoSense

1	Asa	2	Soporte de pared
3	Tapa del compartimento de la bolsa desecante	4	Dispositivo de muestreo en línea
5	Dispositivo de muestreo manual	6	Interfaz gráfica de usuario con pantalla táctil
7	Puerta del compartimento del cartucho	8	Puertos USB
9	Botón de encendido	10	Conector de entrada
11	Conector de salida	12	Interfaz Ethernet/Modbus TCP
13	Conector de alimentación	14	Puerto USB-C

Encontrará una descripción general del cartucho en la sección Descripción general del cartucho.

3.1.1 Placa de características de BactoSense

La placa de características de BactoSense se encuentra en el lateral derecho del instrumento.

Figura 3-2 Placa de características de BactoSense.

1	Fabricante	2	Nombre del producto
3	Número de serie	4	Código de barras
5	Fecha de fabricación	6	País de origen
7	Requisitos de tensión y potencia (véase la sección Conexión de BactoSense a la alimentación eléctrica)	8	Marcado CE
9	Marcado UKCA	10	Conformidad con las normas canadienses sobre compatibilidad electromagnética e interferencias
11	Lea las instrucciones y utilice el instrumento con precaución	12	Información sobre la eliminación

3.1.2 Placa de características de la fuente de alimentación de BactoSense

La placa de características de la fuente de alimentación de BactoSense se encuentra en la propia fuente de alimentación y contiene los siguientes elementos:

Figura 3-3 Placa de características de la fuente de alimentación de BactoSense.

1. Fabricante
2. Nombre del producto
3. Referencia
4. Fecha de fabricación
5. Tensión y frecuencia de servicio
6. Consumo de potencia
7. Marcado CE
8. Marcado UKCA
9. Conformidad con las normas canadienses sobre compatibilidad electromagnética e interferencias
10. Lea las instrucciones y utilice el instrumento con precaución.
11. Información sobre la eliminación

3.2 Datos técnicos

Tabla 3-1 Datos técnicos y especificaciones

Propiedad	Especificación
GENERAL
Entorno de funcionamiento	Uso en interiores
Altitud de funcionamiento	Máx. 2000 m (6600 ft) sobre el nivel del mar
Temperatura de funcionamiento	5 °C – 30 °C (41 °F – 86 °F)
Humedad de funcionamiento	10 % – 90 % RH
Temperatura de almacenamiento	15 °C – 25 °C (59 °F – 77 °F)
Humedad de almacenamiento	10 % – 70 % RH
Requisitos de ventilación	Ninguno
Nivel de presión sonora	< 64 dBA
Grados de protección	BactoSense: IP65 Fuente de alimentación: IP67
CARACTERÍSTICAS FÍSICAS
Dimensiones (ancho x fondo x alto)	361 x 270 x 424 mm (14.2 x 10.6 x 16.7“)
Peso	Con cartucho: 14.3 kg (31.5 lbs) Sin cartucho: 11.1 kg (24.5 lbs)
Dimensiones de la fuente de alimentación (ancho x fondo x alto)	230 x 80 x 65 mm (9.0 x 3.1 x 2.6“)
Peso de la fuente de alimentación	0.9 kg (2.0 lbs)
CARACTERÍSTICAS ELÉCTRICAS
Categoría de instalación	II
Grado de contaminación	2
Fuente de alimentación	Fuente de alimentación: 100 – 240 VAC +/-10 %, 50 / 60 Hz, 1.4 A BactoSense: 18 – 24 VDC, 60 W (véase la sección Conexión de BactoSense a la alimentación eléctrica)
Consumo de potencia	Media: 20 W, máx.: 60 W
Recuperación tras una interrupción de la alimentación	Reinicio automático configurable
INTERFACES, CONECTIVIDAD Y ACCESO REMOTO
USB	2 x USB 3.1, 5 V 1 A por puerto 1 x USB-C
Ethernet	1 x RJ45 Gigabit Ethernet
Protocolos y opciones Ethernet	Interfaz web Escritorio remoto (VNC) Modbus TCP HTTP / HTTPS FTP
Entradas digitales	4 x entradas digitales, entrada con optoacoplador: tensión directa 1.2 VDC con 3 kΩ en serie, cátodo conectado a COMMON, máx. 30 mA, máx. 50 mW
Salidas analógicas y digitales	Salidas analógicas: 2 x 0/4 – 20 mA, carga recomendada de 250 Ω Salidas digitales: 4 x salidas digitales, libremente configurables, salida SSR: máx. 48 VDC, máx. 300 mW, resistencia en conducción 2 Ω
Pantalla	Pantalla táctil capacitiva WVGA de 7.0 pulgadas
Conectividad móvil	Módulo de conectividad BactoLink (opcional)
Análisis avanzado de datos	Exportación de archivos FCS 3.1
Capacidad de almacenamiento de datos	128 GB
MEDICIÓN
Principio de medición	Citometría de flujo
Rango de detección	0 – 5´000´000 células/mL
Rango de cuantificación	TCC: 1000 – 2‘000‘000 células/mL ICC & ACC: 100 – 2‘000‘000 células/mL
Tipo de láser y longitud de onda	Diodo láser de 488 nm
Fluorescencia	530/50 nm FL1 715 LP nm FL2
Dispersión frontal (FSC)	488 nm (opcional según el instrumento)
Dispersión lateral (SSC)	488 nm (opcional según el instrumento)
Parámetros de resultados	TCC/mL, ICC/mL, LNAC/mL, HNAC/mL, HNAP (%), ACC/mL, HACC/mL, Gate+, según el sistema y el cartucho utilizados.
Intervalo de medición automática	Desde cada 30 min hasta cada 6 horas
MUESTREO
Tipo de muestreo	En línea o manual
Dispositivo de muestreo en línea	Caudal a través del dispositivo: 200 – 400 mL/min (0.05 – 0.10 gal/min) Presión en el dispositivo: máx. 0.5 bar (7.3 psi) Volumen aspirado: 260 μL Volumen medido: 90 μL Tubo de entrada • Material: PFA (transparente) • Diámetro exterior: 6.35 mm (1/4”) • Diámetro interior: 4.35 mm • Longitud máx.: 2 m (6.5 ft) Tubo de salida • Material: FEP (azul) • Diámetro exterior: 6.35 mm (1/4”) • Diámetro interior: 4.83 mm • Longitud máx.: 2 m (6.5 ft)
Dispositivo de muestreo manual	Recipiente de muestra: tubo con tapón de rosca de 5 mL Volumen de muestra: 2 – 5 mL Volumen aspirado: 260 μL Volumen medido: 90 μL
Condiciones de la muestra	Temperatura: 5 °C – 40 °C (41 °F – 104 °F) Turbidez: 0 – 10 NTU, FNU Conductividad: 0 – 100'000 µS/cm a 20 °C Valor de pH: 5 – 12 Cloro: máx. 3 mg/L Hierro: máx. 200 μg/L Manganeso: máx. 50 μg/L
CARTUCHO
Capacidad	TCC & ICC: hasta 1000 mediciones ACC: hasta 700 mediciones
Validez	TCC & ICC: 9 meses ACC: 6 meses
Temperatura de almacenamiento	15 °C – 25 °C (59 °F – 77 °F) idealmente a 15 °C (59 °F)
Humedad de almacenamiento	20 % – 60 % RH
MANTENIMIENTO
Mantenimiento preventivo	Después de 3 cartuchos, al menos una vez al año.
Calibración	Solo calibración de fábrica
CONFORMIDAD
Normas y certificaciones aplicadas	Consulte la sección Conformidad y normas aplicadas.
